Види гідророзподільників та їх застосування

Гідророзподільник – це допоміжний апарат гідросистеми, призначений для керування напрямом руху робочої рідини. Його часто порівнюють із «мозком» гідросистеми, тоді як насос – з «серцем», оскільки розподільник координує послідовність включення виконавчих механізмів. Іншими словами, переміщуючи золотник, гідророзподільник змінює з’єднання внутрішніх каналів корпусу і спрямовує потік робочої рідини у потрібне русло. Це дозволяє забезпечувати коректну роботу гідросистеми, наприклад, подавати рідину до одного чи іншого гідроциліндра або відключати подачу на певні лінії.

Принцип роботи гідророзподільників

Типова конструкція гідророзподільника містить корпус із розподільними каналами та осьовий золотник (плунжер), який перекриває чи відкриває ці канали. При зміні положення золотника, що здійснюється механічним важелем або електромагнітним актуатором, один канал з’єднується з напірним трубопроводом від насоса, а інший – з лінією зливу. Наприклад, робоча рідина від насоса надходить у гідророзподільник, і залежно від зміщення золотника її потік направляється в одну з порожнин гідроциліндра (лівий чи правий підвід). Одночасно інший вихідний порт зв’язується з баком для зливу. Завдяки такому перемиканню каналів можна управляти рухом гідроциліндрів чи гідродвигунів (наприклад, змінювати напрям руху штока вперед/назад). Конструкція часто містить зворотний клапан, який забезпечує односторонній рух рідини і запобігає самочинному зворотному течії.

Основні види гідророзподільників

Гідророзподільники класифікуються за кількома критеріями:

• За типом керування: механічні (ручні) – з керуванням від важеля, педалі чи троса; електрогідравлічні – з електромагнітним або електродвигунним приводом золотника; гідравлічні – з пілотним керуванням від гідросистеми; пневматичні – з переміщенням золотника за рахунок тиску стисненого повітря.
• За кількістю положень золотника: двопозиційні (мають два фіксовані стани), трипозиційні (три стани, зокрема нейтральний) та багатопозиційні (понад три положення).
• За кількістю робочих ліній: дволінійні, трилінійні, чотирилінійні тощо. Зазвичай позначаються як 2/2, 3/2, 4/2, 4/3 тощо (число портів/число позицій золотника). Наприклад, клапан 4/2 має чотири лінії та два положення золотника – типова схема для керування двостороннім гідроциліндром.

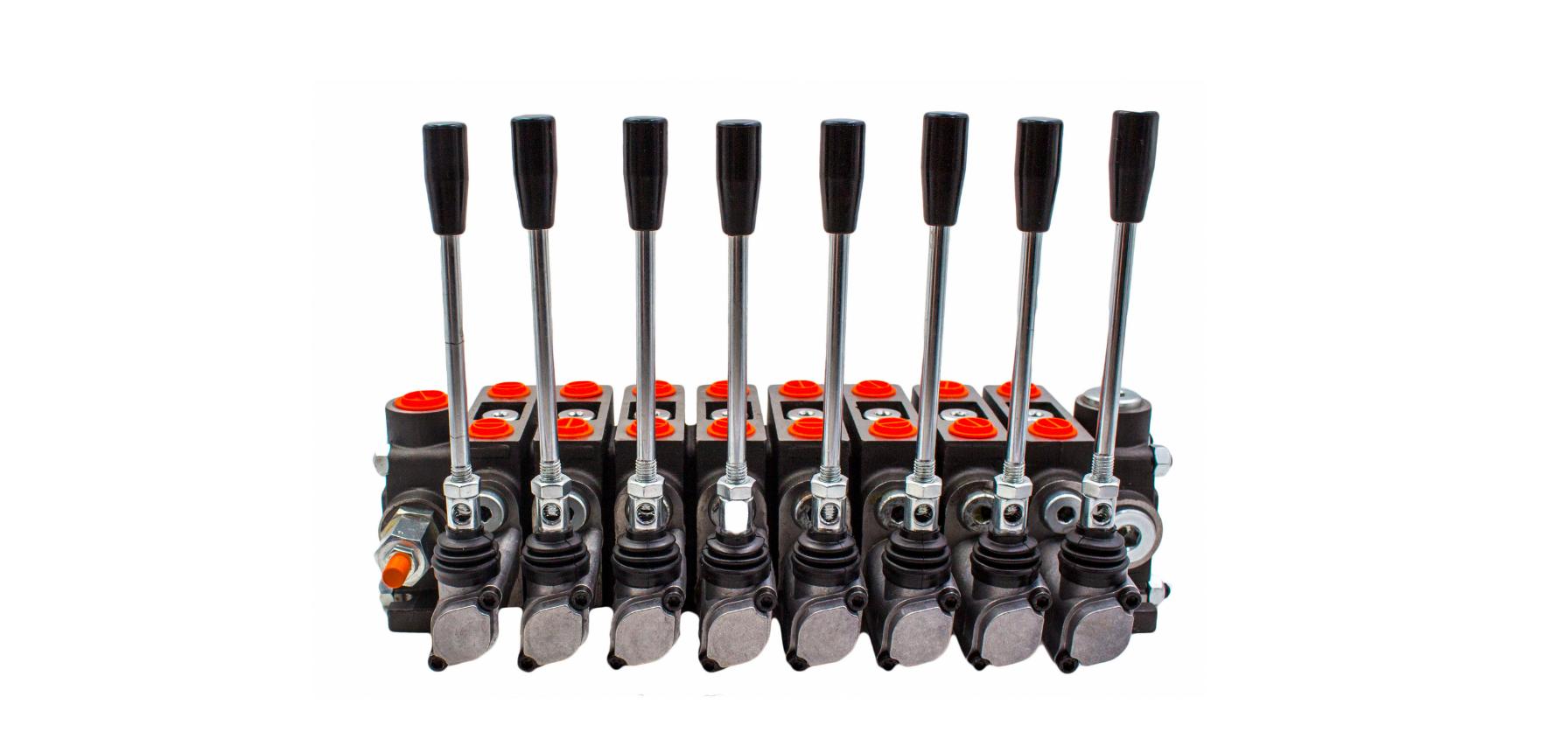

• За способом монтажу: моноблочні (цілісний корпус із декількома секціями на спільній основі) і секційні (складаються з окремих модулів, кожен із власним золотником). Моноблоки компактні та мають єдиний корпус для всіх розподільчих секцій, а секційні можна гнучко збирати у блоки та легко замінювати окремі секції.

Сфери застосування гідророзподільників

Гідророзподільники широко використовують у всіх галузях, де потрібне керування гідравлічними двигунами і циліндрами. Найчастіше їх встановлюють у:

• Сільському господарстві: тракторах, комбайнах, ґрунтообробних та посівних агрегатах.
• Будівельній та кар’єрній техніці: екскаваторах, бульдозерах, кранах, бетонозмішувачах, підйомниках.
• Промисловості: гідроприводах верстатів, пресів, автоматичних виробничих ліній та іншого обладнання.
• Транспорті: вантажних автомобілях із гідравлічними кран-бортами, сміттєвих авто, авто з автовишками та іншій спецтехніці.

Наприклад, в кранах і підіймачах розподільники координують рух вантажів, у комбайнах і тракторах – роботу навісного обладнання, у промислових системах – роботу штоків і валів гідродвигунів. Загалом будь-яка машина, що використовує гідросилу для руху або підйому, потребує відповідного гідророзподільника.

Як обрати гідророзподільник для конкретної системи

При виборі розподільника слід звернути увагу на такі ключові характеристики:

• Робочий тиск: перевірте максимальний робочий тиск у вашій гідросистемі та оберіть модель із запасом по тиску. Наприклад, золотникові розподільники зазвичай розраховані на тиск до ~32 МПа, тоді як клапанні моделі – до 80 МПа.
• Пропускна здатність (витрата): номінальна пропускна здатність клапана (л/хв) повинна перевищувати пікову витрату вашої системи. Звертайте увагу на максимальну витрату, на яку розраховано прилад, та тип підключення (різьбове, фланцеве тощо) – це впливає на геометрію каналів і втрати тиску.
• Тип керування: оберіть керування залежно від рівня автоматизації: для дистанційного або автоматичного керування – електромагнітне чи пневматичне, для простих чи малопотужних систем – механічне (ручне). Електрогідравлічні (електромагнітні) розподільники дозволяють інтегрувати систему в автоматизовані схеми, тоді як механічні дають більшу пропускну здатність при простішій конструкції.
• Сумісність та умови експлуатації: перевірте, чи сумісний розподільник з робочим середовищем (тип масла, його в’язкість, температура). Зверніть увагу на рекомендований температурний діапазон, рівень фільтрації та чистоти рідини, оскільки засмічення може викликати заїдання золотника. Також переконайтеся, що монтажні розміри та тип кріплення (дюритовий фітинг чи фланець) відповідають вашій системі.

Враховуючи всі перелічені параметри, вибрати якісний гідророзподільник з гарантією можна на цій сторінці, магазин гідравлічного обладнання “Гідравліка Груп” пропонує широкий асортимент від провідних виробників гідравлічних розподільників.

Переваги використання якісних гідророзподільників

Використання сертифікованих і надійних гідророзподільників дає суттєві переваги:

• Компактність і простота конструкції: сучасні золотникові розподільники мають невеликі габарити та просту будову, що спрощує їх монтаж і обслуговування.
• Надійність і довговічність: якісні моделі забезпечують тривалий ресурс роботи без суттєвих втрат герметичності. Висока надійність гарантує безперебійну роботу обладнання, а мінімальні внутрішні втрати підвищують ефективність роботи гідросистеми.
• Широкий температурний діапазон: гідророзподільники, розроблені для роботи в екстремальних умовах, стабільно функціонують у діапазоні від –50 °C до +45 °C. Це дозволяє використовувати їх на відкритих майданчиках і в холодному кліматі без втрати характеристик.
• Енергозбереження і безпека: точне керування потоками знижує непотрібні втрати тиску, а якісне виконання мінімізує витоки робочої рідини. Сертифікована продукція також супроводжується гарантією виробника, що дає впевненість у захисті від передчасних відмов.

Висновки

Гідророзподільник є ключовим компонентом гідросистеми, що визначає напрям та послідовність руху виконавчих механізмів машини. Існує багато різновидів розподільників – від ручних до електромагнітних, дво- та багатопозиційних, дволінійних і багато­лінійних – щоб покривати будь-які прикладні завдання. Правильний вибір типу гідророзподільника (з урахуванням тиску, витрати та виду керування) і використання високоякісного обладнання забезпечує довготривалу та безпечну роботу гідросистеми. Коротко кажучи, від якості та відповідності параметрів гідророзподільника залежить надійність всієї гідравлічної системи.
